混合器

          JN-QF系列全负压煤粉混合器
         对典道DD27系列煤粉混合器,用户在使用中时有反映:在给粉机运转正常,一次风完全畅通的情况下,四角燃烧器喷嘴出口煤粉浓度高低不均,进入炉膛的煤粉量偏差很大,甚至严重时会产生断煤现象,造成锅炉运行参数不稳定,气压、气温下降,被迫短时间降负荷。固态排渣炉容易发生灭火,液态排渣炉因四角风粉不均匀,影响到炉温不均匀造成炉内四角堆灰,也影响排渣,为了协助化渣而增加助燃油耗,对锅炉燃烧稳定性和经济性极不利。

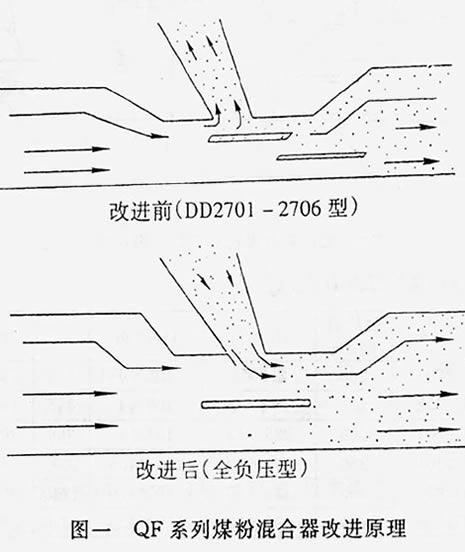

         究其原因主要是:DD27系列煤粉混合器结构设计尚欠合理,该混合器的双托板结构阻力大,造成落粉管内部呈现正压,使煤耗粉从给粉机下落时被下部正压托住,形成托粉现象,影响给煤均匀性。JN—QF系列全负压煤粉混合器把双层托板改成单托板(参见图一),又在落粉管与混合器联接处的后壁加一块弧形钢板插入煤粉混合器内部一定深度,使流经的一次风对落粉管产生引流作用,彻底消除了托粉现象。同时减轻给粉机下部垂直管段到与一次风管连接处的磨损,大大延长使用寿命。



QF系列煤粉混合器尺寸参数表:

型号
标号
公称通径
DW1×δ1
DW2×δ2
L
B
H
重量公斤
QF-200
DD2701
200
219×8
108×4
715
158
368.5
39.9
QF-250
DD2702
250
273×9
108×4
845
193
386.5
58.8
QF-300
DD2703
300
325×10
133×4
966
200
481.5
99.3
QF-350
DD2704
350
377×10
159×4.5
1095
240
523.5
133.1
QF-400
DD2705
400
426×10
159×4.5
1220
257
573.5
171.9
QF-450
DD2706
450
480×10
159×4.5
1350
270
641.5
220.7
